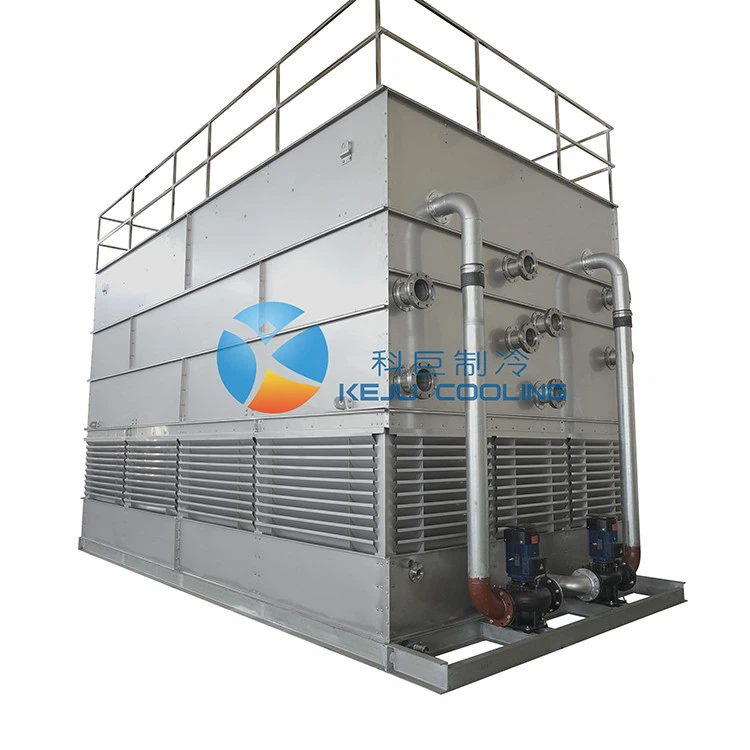

Priešpriešinio srauto uždaros grandinės aušinimo bokštas



KBL serijos priešpriešinio srauto uždaros grandinės aušinimo bokštas, pasižymintis puikiu aušinimo efektu, mažu triukšmo dizainu, efektyviu energijos taupymu ir mažesnėmis eksploatacinėmis sąnaudomis, atsparumu korozijai, ilgu tarnavimo laiku, mažu energijos suvartojimu ir kitais pranašumais, turi didelį šuolį į priekį, palyginti su įprastais aušinimo bokštais. . Siekiant patenkinti šiuolaikinės pramonės plėtros poreikius, praktiškai išbandytas uždaros grandinės aušinimo bokštas buvo plačiai naudojamas automobilių, lėktuvų, laivų, elektros energijos, chemijos pramonėje, maisto, medicininio gydymo, centrinio oro kondicionavimo, kalimo, liejimo, šilumos srityse. gydymo, eksperimentų platformos ir kitose pramonės šakose.







Priešpriešinio srauto uždaro aušinimo bokšto veikimo principas yra toks: darbinis skystis (minkštas vanduo ar kiti skysčiai) cirkuliuoja priešpriešinio srauto uždaros grandinės aušinimo bokšto gyvatiniame vamzdyje, skysčio šilumą sugeria ritinio vamzdžio sienelė, purškimas. Vanduo purškiamas ant gyvatuko vamzdžio paviršiaus, kad pasikeistų šiluma, o tuo tarpu vėsus oras iš įrenginio apačioje esančių oro paėmimo grotelių teka į bokštą, kad cirkuliuotų iš apačios į viršų ir tolygiai tekėtų gyvatuko vamzdžio paviršiumi. Nedidelė vandens dalis išgarinama, kol sugeriama šiluma, o karštas ir drėgnas oras išleidžiamas į lauką per viršutinį ventiliatorių, o likusi vandens dalis patenka į apačioje esantį vandens diską kitam recirkuliacijai. Kadangi skystis gyvatuko vamzdyje yra uždaroje recirkuliacijoje, sunaudojama labai mažai, o purškiamo vandens tekėjimo greitis yra tik 0,1%-0,2%.





* Aušinimo bokšto svorio centras juda žemyn, jo konstrukcija yra stabili ir atsparus vėjui.

* Purškiamas vanduo turi gerą aušinimo efektą, o vidinis recirkuliacinis vanduo turi aukštą šilumos perdavimo efektyvumą, todėl taupoma energija.

* Apatinėje dėžėje yra priežiūros kanalas, kurį lengva taisyti, valyti ir prižiūrėti šilumokaitį bei pagerinti šilumokaičio tarnavimo laiką.

* Ventiliatoriaus pusės (priešingai nei šilumokaičiui) ortakis yra lygus, lengvai pašalinamas karštas oras.

* Specialiai sukurtas vandens užpildas, neleidžiantis plūduriuoti, klientams sutaupo daug vandens išteklių.

* Prijuostės diskai tolygiai paskirsto vandenį, todėl netolygaus vandens purškimo problema yra gerai išspręsta ir šilumos mainų efektas yra geresnis.

* Viršutinė ir apatinė dėžės yra suprojektuotos su rėmo konstrukcija, o visas dalis lengva prižiūrėti ir pakeisti, o tai gali pratęsti priešpriešinio srauto uždaros grandinės aušinimo bokšto tarnavimo laiką.

* Apsauginė tvora ir priežiūros kopėčios yra išdėstytos bokšto viršuje, todėl techninės priežiūros darbuotojams lengva prižiūrėti bokšto viršuje.

* Pridedamas purškiamas vandens aušinimo komponentas, taip sumažinant purškiamo vandens temperatūrą, užtikrinant vėsinimo efektą ir pagerinant aušinimo bokšto aušinimo galimybes.

* Mažos galios ventiliatoriai naudojami kartu, o ventiliatorių skaičius iki paleidimo ir išjungimo automatiškai valdomas efektyviu temperatūros diapazonu, taupant energiją ir sumažinant eksploatavimo išlaidas. Net ventiliatoriaus gedimo atveju tai neturi įtakos aušinimo bokštui. Naudojamas tiesioginio prijungimo ašinio srauto ventiliatorius, kurio bendras korpusas yra pritvirtintas ortakio viduje, be diržo senėjimo, atsipalaidavimo, guolių eksploatavimo trukmės apribojimų ir kitų problemų. Todėl jis gali užtikrinti, kad ventiliatoriaus darbingumas ilgą laiką nesumažėtų, o ventiliatorius būtų stabilus ir patvarus.

* Visapusiškai atsižvelgiama į gryno oro srauto kryptį ir panaudojimo greitį, padidinamas atstumas tarp oro įleidimo ir išleidimo angos, neleidžiant karštam ir drėgnam išeinančiam orui ir įleidžiamam orui sudaryti kilpą, o karštam orui tekėti tiesiai atgal į oro įleidimo angą. , todėl sumažėja šilumos greitis ir energijos švaistymas ir pan.

* Naujas skaitiklio aušintuvas sukurtas su antifrizo tipo. Kiekviena gyvatuko vamzdžio eilė turi tam tikrą nuolydį, užtikrinantį, kad žiemos metu, kai įranga prastovos, vėsus vandens likutis gyvatuko vamzdyje galėtų ištuštinti iš viršaus į apačią, taip išspręsdama problemą, kad skystis iš horizontalaus spiralės vamzdžio negali būti visiškai išleistas žiemą. , todėl dėl užšalimo sprogo gyvatuko vamzdis.

* KBL priešpriešinio srauto uždaros grandinės aušinimo bokšto aušintuvas yra visos įrangos apačioje ir matosi įėjus pro įėjimo duris; be to, tarp viršutinio ir apatinio gyvatuko vamzdžių nėra užpildo, technikas gali lengvai prižiūrėti ritės vamzdžius, todėl nereikia ardyti ir plauti užpildo.





Modelis	Aušinimo talpa (Kcal/h)	Darbinis srautas (m³/h)	Matmenys (P*P*A) (mm)	Įleidimo ir išleidimo angos skersmuo
KBL-05	150000	30	2800x1870x2450	DN80
KBL-06	180000	36	2800x1870x2450	DN80
KBL-07	225000	45	3400x1970x2600	DN100
KBL-08	260000	52	3400x1970x2600	DN100
KBL-09	300000	60	3400x1970x2600	DN100
KBL-10	350000	70	3400x1970x3250	DN125
KBL-12	400000	80	3400x1970x3250	DN125
KBL-13	450000	90	3400x1970x3250	DN125
KBL-14	500000	100	3400x2340x3250	DN125
KBL-15	550000	110	3400x2340x3250	DN125
KBL-16	600000	120	4200x2340x3350	DN150
KBL-17	650000	130	4200x2340x3350	DN150
KBL-18	700000	140	4200x2340x3350	DN150
KBL-19	750000	150	4200x2340x3350	DN150
KBL-20	800000	160	4800x2340x4200	200 DN
KBL-21	900000	180	4800x2340x4200	200 DN
KBL-22	1000000	200	4800x2340x4200	200 DN
KBL-23	1100000	220	4800x2340x4200	200 DN
KBL-24	1200000	240	5350x2340x4300	200 DN
KBL-25	1300000	260	5350x2340x4300	200 DN
KBL-26	1400000	280	6100x2340x4250	DN250
KBL-27	1500000	300	6100x2340x4250	DN250
KBL-28	1700000	340	5350x3200x4650	DN250
KBL-30	1900000	380	5350x3200x4650	DN250
KBL-32	2100000	420	5800x3200x4650	DN250
KBL-34	2500000	500	6500x3200x4700	DN300
KBL-36	2800000	560	6500x3200x4700	DN300

Pastaba: aukščiau pateikti techniniai parametrai yra tik informaciniai: kadangi produktai nuolat atnaujinami ir optimizuojami, parametrai gali būti keičiami be išankstinio įspėjimo.





Atsižvelgdama į skirtingus klientų techninius reikalavimus, KEJU ​​gali pateikti specializuotus nestandartinius dizainus.
